Современная инженерная перспектива для сетевых и промышленных приложений
Силовые трансформаторы - это не только устройства для преобразования энергии, но и динамические электрические системы, поведение которых существенно меняется в условиях холостого хода, нагрузки и неисправностей. Понимание импеданс, коэффициент мощности и характеристики короткого замыкания имеет важное значение для создания стабильных и эффективных электрических сетей.

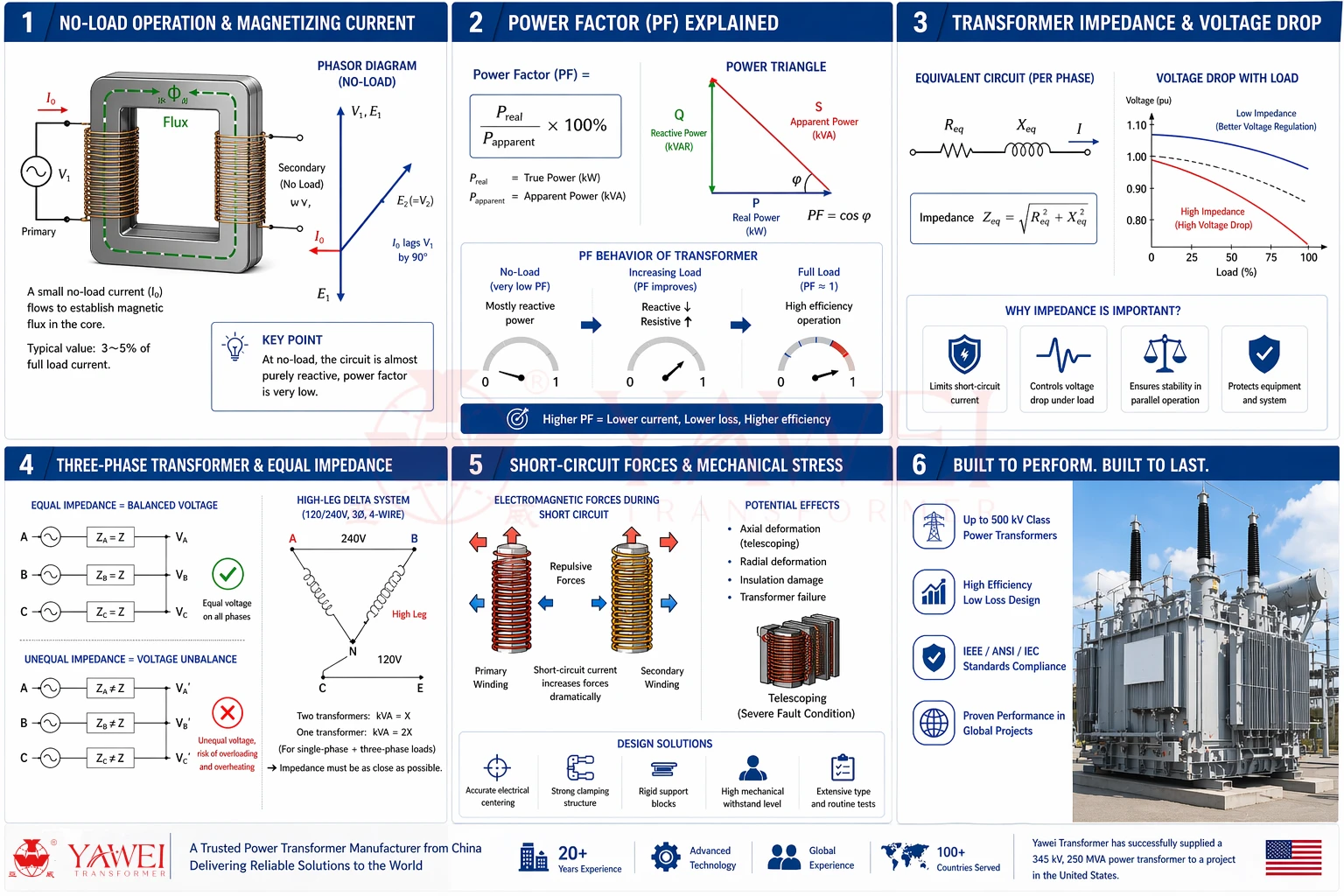

1. Работа в режиме холостого хода: Почему трансформаторы все еще потребляют энергию
Даже если трансформатор не имеет подключенной нагрузки, он никогда не работает вхолостую. Небольшой ток, известный как ток холостого хода или ток возбуждения, В первичной обмотке по-прежнему течет ток.
Обычно этот ток составляет около 3-5% от номинального тока, Его основной функцией является:
- Установить магнитный поток в сердечнике трансформатора
- Поддерживать электромагнитную индукцию, необходимую для преобразования напряжения
В условиях холостого хода:
- Схема ведет себя преимущественно индуктивный
- Реактивная мощность доминирует
- Реальное энергопотребление ограничено потери в сердечнике (гистерезис + потери на вихревые токи)
В результате трансформаторы в режиме холостого хода, естественно, имеют низкий коэффициент мощности, что является скорее ожидаемым поведением, чем неэффективным.
2. Коэффициент мощности: От реактивной энергии к полезной мощности
Коэффициент мощности (PF) описывает, насколько эффективно электрическая энергия преобразуется в полезную работу.
В упрощенном виде:
- Низкий PF → высокая реактивная мощность → неэффективное использование энергии
- Высокий PF → больше реальной мощности → эффективная работа системы
Поведение трансформатора при различных режимах нагрузки
- Состояние холостого хода:
Коэффициент мощности очень низкий из-за преобладания тока намагничивания - Частичная загрузка:
Резистивная (реальная мощность) составляющая увеличивается - Полная загрузка:
Коэффициент мощности приближается к единице, так как система становится более сбалансированной
Этот переход является нормальной и ожидаемой характеристикой работы трансформатора.
3. Импеданс трансформатора: Критический параметр конструкции
Импеданс трансформатора является одним из наиболее важных инженерных параметров при проектировании энергосистем.
Он состоит из:
- Сопротивление (R): ответственные за потери меди
- Реактивность (X): отвечает за сдвиг фаз и ограничение тока
Почему импеданс имеет значение
1. Ограничение тока неисправности
Без достаточного сопротивления токи короткого замыкания достигли бы чрезвычайно высоких значений, что грозило бы катастрофическим выходом оборудования из строя.
2. Регулирование напряжения
Импеданс напрямую влияет на падение напряжения между режимами холостого хода и полной нагрузки.
3. Устойчивость системы при параллельной работе
В многотрансформаторных системах обеспечивается баланс импеданса:
- Равномерное распределение нагрузки
- Стабильное распределение напряжения
- Предотвращение перегрева или циркуляционных токов
Специальное инженерное рассмотрение
В некоторых распределительных системах (например, со смешанной конфигурацией кВА) трансформаторы могут иметь разные номинальные мощности. Однако:
👉 Значения импеданса должны быть тщательно согласованы
для поддержания стабильного поведения фазы и баланса нагрузки.
4. Характеристики короткого замыкания: Механическое напряжение за пределами электричества
Условия короткого замыкания - один из самых экстремальных сценариев работы трансформатора.
Что происходит во время аварии?
- Через обмотки протекает очень большой ток
- Генерируются интенсивные электромагнитные силы
- Сильный опыт работы с обмотками радиальные и осевые механические напряжения
Эти силы могут привести к:
- Деформация обмотки
- Осевое смещение
- Повреждение изоляции
- Постоянное механическое повреждение
5. Инженерный расчет на прочность при коротком замыкании
Чтобы противостоять неисправностям, трансформаторы проектируются с учетом особенностей конструкции:
- Высокая механическая прочность зажима
- Усиленные намоточные конструкции
- Прецизионно выровненные электрические центры
- Надежные системы расположения изоляции
Для больших силовых трансформаторов, способность выдерживать короткое замыкание является обязательным требованием при проектировании и испытаниях, Не является дополнительной функцией.
6. Переключатели метчиков и учет механических нагрузок
Если трансформаторы оснащены устройства РПН (РПН), Особенно на стороне высокого напряжения, электрический центр обмотки может сместиться во время работы.
Это может привести к:
- Небольшая асимметрия в распределении потока
- Повышенная механическая нагрузка в условиях повреждения
- Дополнительная сложность конструкции для поддержки намотки
Поэтому при интеграции устройства РПН необходимо всегда учитывать механическая координация при коротком замыкании.
7. Основные выводы по инженерным вопросам
- Ток холостого хода является нормальным и необходим для работы трансформатора
- Коэффициент мощности естественным образом улучшается при увеличении нагрузки
- Импеданс необходим для защиты от сбоев, контроля напряжения и стабильности системы
- Сбалансированный импеданс имеет решающее значение для параллельных и многофазных систем
- Характеристики короткого замыкания в основном зависят от задача механической конструкции, не только электрический
В трансформаторостроении, Электрические характеристики и механическая прочность неразделимы.
