接地變壓器：應用、選擇和卓越工程的確切指南（2026 年版）

簡介

在現代電網的演進過程中，從傳統的化石燃料過渡到分散式可再生能源 (例如太陽能和風能)，為系統穩定性帶來了前所未有的挑戰。在這些複雜的網路拓樸中 接地變壓器 充當「隱形守護者」。“

對於 EPC 承包商、設計工程師和公用事業決策者而言，接地變壓器不再只是一個簡單的感應元件；它是系統保護、故障隔離和資產安全的重要保障。本指南探討了這些重要裝置的物理機制、選擇標準和產業應用。.

---

第 1 部分：核心邏輯與物理機制

1.1 為何未接地系統是「定時炸彈“

在 Delta 連接或未接地的 Wye 系統中，網路僅透過分散電容與大地耦合。當發生單相對地故障時，雖然故障電流很小（僅為電容性），但卻會觸發幾個致命問題：

• 電弧過電壓： 間歇性起弧會造成系統對地電壓震盪，可達到 6 到 8 次 額定電壓，直接刺穿整個線路的絕緣。.

• 絕緣應力： 非故障相的電壓會瞬間升高至線對線電壓 √3 × Vphase，加速電纜和繞組的熱老化。.

• 保護盲點： 由於故障電流極小，標準的過流保護裝置無法偵測到故障，讓電弧持續存在。.

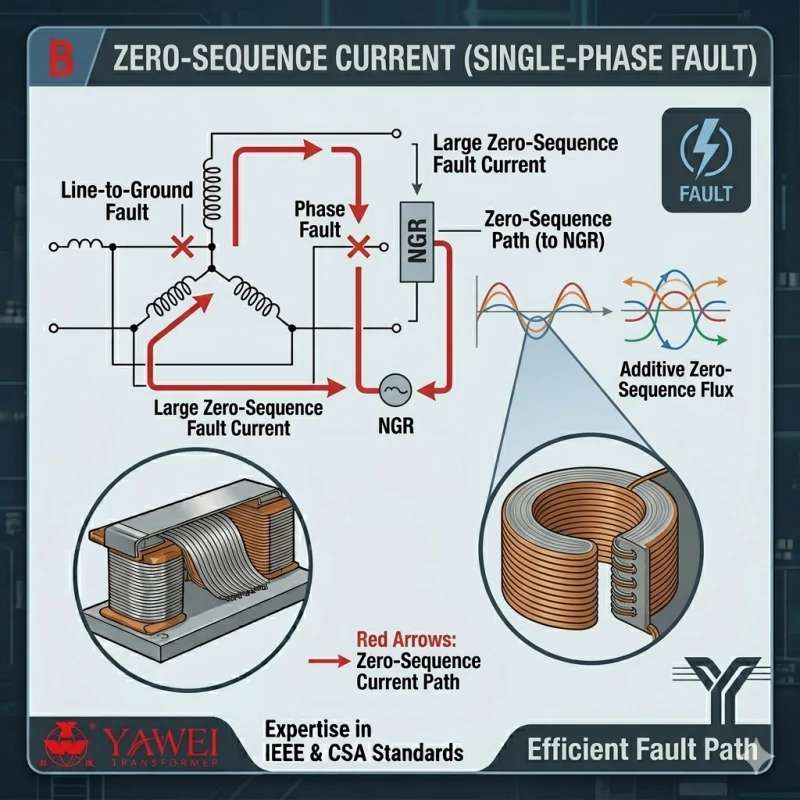

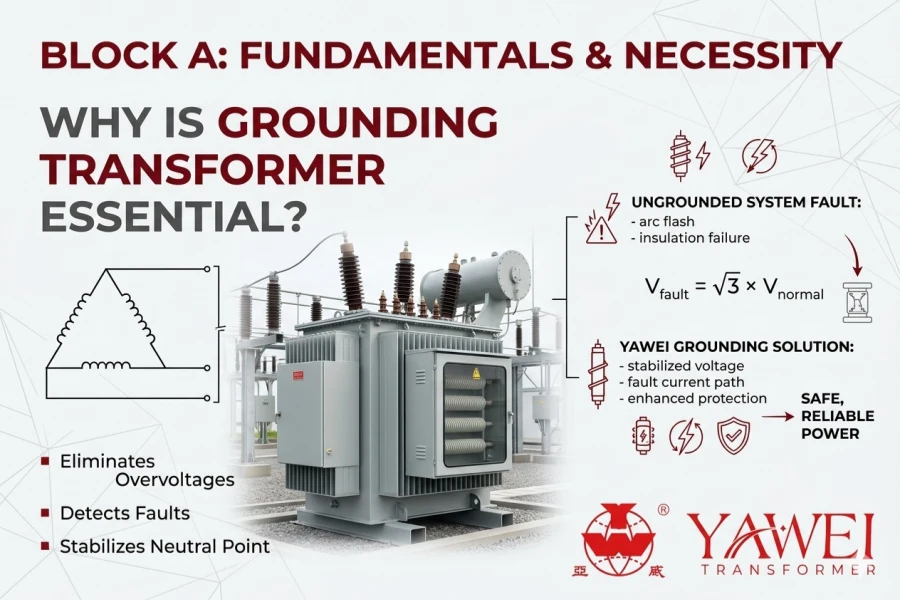

接地變壓器可產生人工中性點，將「不可預測」的電容耦合轉換為「受控」的電阻或電感耦合。.

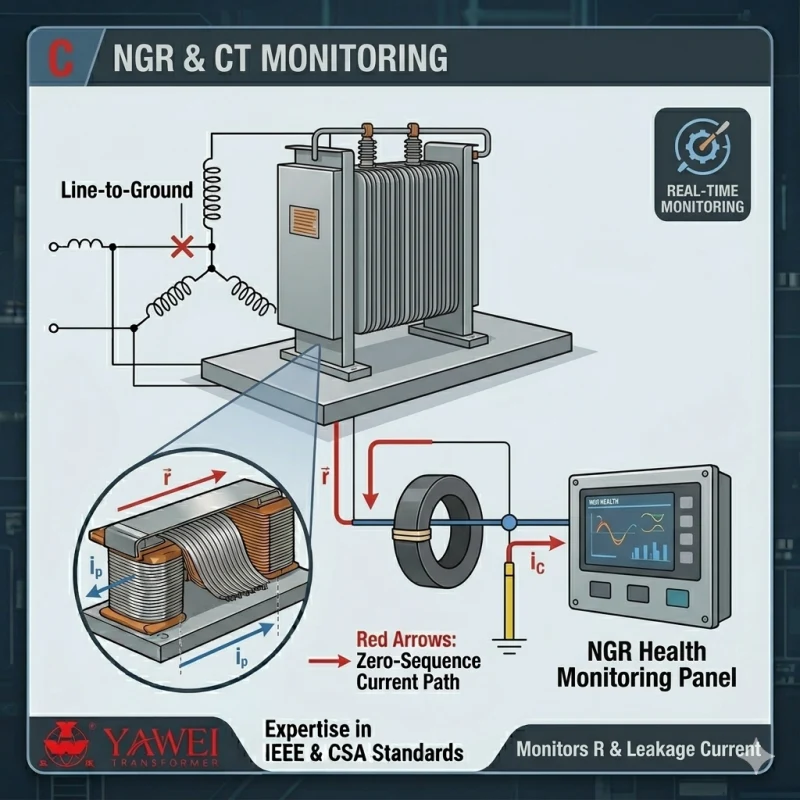

第 2 部分：選擇的工程參數

當諮詢專業製造商如 亞威變壓器, 精確的參數定義是專案成功的基石。以下是 EPC 項目的六個關鍵選擇指標：

2.1 額定電流和過熱時間

接地變壓器不帶連續負載；其額定容量是根據短時間熱效應 (I²t) 計算出來的。.

• 標準持續時間： 的 IEEE C57.32 標準通常將這些定義為 10s、30s 或 60s。.

• 工程建議： 對於偏遠、無人值守的太陽能發電廠，我們建議的額定熱量為 60 秒或更長時間 以計算潛在的重合器故障或繼電器延遲。.

2.4 冷卻和絕緣介質：礦物油至植物油

• 礦物油： 經濟又有效率，適合大多數的公用工程。.

• 天然酯（FR3/植物油）： 2026 年的產業趨勢。火力點超過 300°C 和高生物降解性，是符合 ESG 標準的水源或森林附近專案的首選。.

第 3 部分：之字形與 Wye-Delta 配置

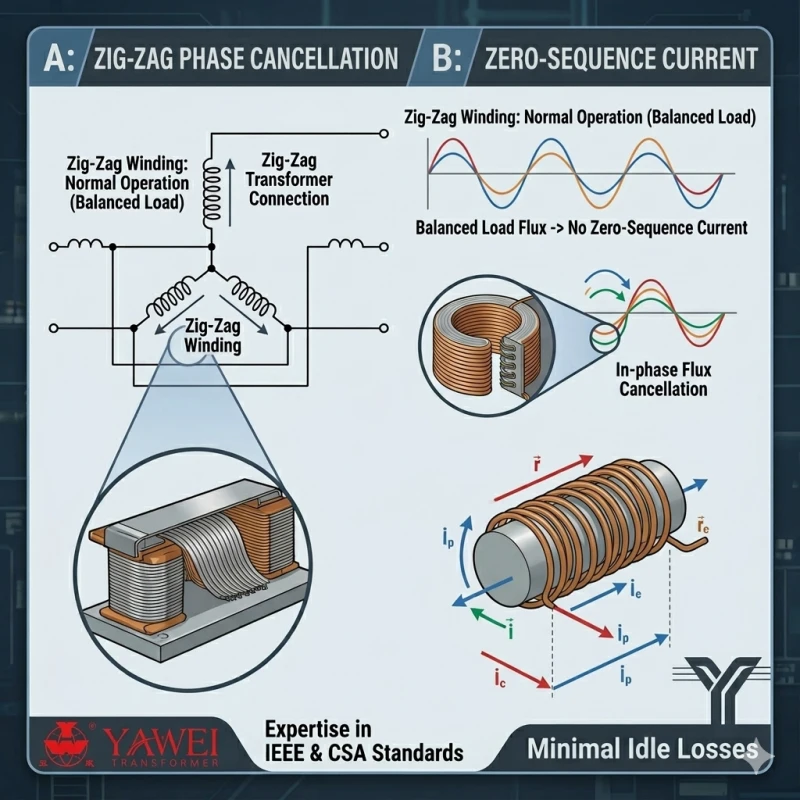

3.1 之字形變壓器 (單繞組解決方案)

• 優點 最緊湊的結構，成本 20%-30% 更少 與雙繞組設計相比。由於沒有二次繞組，因此故障率較低。.

• 弊端： 無法提供輔助副電源。.

• 判決： 空間有限的城市變電站的理想解決方案。.

3.2 Wye-Delta 變壓器 (雙繞組解決方案)

• 優點 Delta 二次繞組會循環三次諧波，並可提供輔助電源。.

• 典型應用： 通常作為 站用變壓器 (SST) 為照明、風扇和直流面板供電。.

• 請注意： 設計時需要計算綜合輔助負載和接地故障電流的熱效應。.

第 4 部分：客製化行業解決方案

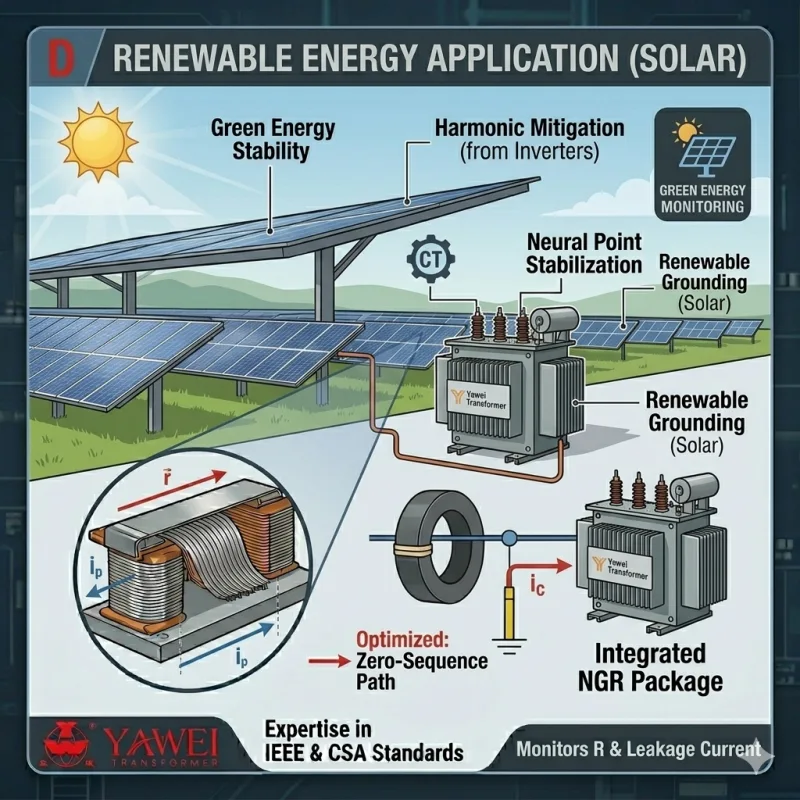

4.1 可再生能源：太陽能與風能

2026 年，大型電池能源儲存系統 (BESS) 和太陽能發電場有嚴格的接地要求。.

• 和諧的挑戰： 變頻器的高頻諧波會增加渦流損耗。亞威採用低損耗的矽鋼片和專門的繞組轉換，以確保長期性能而不會退磁。.

• 瞬態過電壓： 針對可再生系統的快速切換特性，變壓器必須與 避雷器.

第 6 部分：常見的工程陷阱（最佳實務）

• 過大的廢料： 許多工程師根據連續負載進行計算，使成本和尺寸加倍。只有短時間的熱容量才是必要的。.

• 忽略高度修正： 對於高海拔項目（例如西藏或安第斯山區），空氣隔熱性會降低。必須增加襯套的爬電距離。.

• 極性錯誤： 之字形極性非常重要。極性反向會在通電時立即導致故障。100% 出廠時必須進行極性測試。.

第 7 部分：標準與全球合規性

• IEEE C57.32： 北美市場的入場券。.

• CSA C22.2： 加拿大強制性安全標準。.

• IEC 60076-6： 電抗器和接地設備的全球規格。.

• UL 列名： 對美國的資料中心和工業廠房而言是不可或缺的。.

第 8 部分：2026 年與未來展望

1. 智慧型監控： 整合光纖感測器和線上溶解氣體分析 (DGA)，以警告內部局部放電。.

2. 緊湊型乾式技術： 隨著城市電纜速率的提升，體積更小、防火的乾式 Zig-Zag 變壓器將成為室內電纜站的標準。.

3. 模組化設計： 適用於集裝箱變電站的隨插即用標準化模組。.

總結

接地變壓器是現代電力系統安全性和復原能力的基石。選擇正確的解決方案不僅僅關乎技術參數，還關乎如何優化接地變壓器。 總擁有成本 (TCO). 亞威變壓器 繼續致力於為全球的 EPC 合作夥伴提供高性能的客製化接地變壓器，以滿足以下需求 IEEE/CSA 標準。.
