Introducción: Por qué los transformadores solares se han convertido en activos de misión crítica
La economía de la energía solar a gran escala ha cambiado radicalmente. En el mercado actual de las energías renovables, la rentabilidad ya no viene determinada únicamente por la eficiencia de los módulos o el precio del EPC. El rendimiento de los proyectos a largo plazo depende cada vez más de la fiabilidad de las infraestructuras, sobre todo de las de media y alta tensión.
Entre estos activos, el transformador de energía solar ha surgido como uno de los componentes más críticos e infravalorados de la infraestructura fotovoltaica moderna.
Para los contratistas EPC, los IPP y los promotores de servicios públicos que gestionan proyectos de más de 50 MW, la selección del transformador tiene un impacto directo:
- Conformidad con la red
- Disponibilidad de las plantas
- Fiabilidad térmica
- Estabilidad armónica
- Coste de explotación del ciclo de vida
- Protección de los ingresos
Una avería en el transformador de una planta fotovoltaica no es simplemente un problema de mantenimiento. Puede desencadenarse:
- Tiempo de inactividad prolongado
- Sanciones por interrupción
- Avisos de inestabilidad de la red
- Pérdida de ingresos durante los periodos de máxima irradiancia
- Retrasos en las pruebas de aceptación de los servicios públicos
A medida que aumenta la penetración de las energías renovables en todo el mundo, se espera que los transformadores solares funcionen en condiciones mucho más agresivas que aquellas para las que se diseñaron originalmente las infraestructuras eléctricas convencionales.
En Transformador Yawei, diseñamos transformadores de energía solar específicamente para las realidades de los sistemas modernos de energía renovable, incluidos los armónicos impulsados por inversores, los ciclos térmicos rápidos, el funcionamiento en redes débiles y la integración bidireccional del almacenamiento de energía.
1. Por qué suelen fallar los transformadores de distribución estándar en aplicaciones solares
Uno de los errores de ingeniería más comunes en los proyectos solares a gran escala es tratar los transformadores fotovoltaicos como transformadores de distribución convencionales.
Aunque estructuralmente puedan parecer similares, sus entornos operativos son fundamentalmente diferentes.
Los transformadores de red tradicionales suelen funcionar bajo:
- Perfiles de carga estables
- Condiciones térmicas previsibles
- Distorsión armónica limitada
- Variación gradual de la carga
Los transformadores solares funcionan casi en las condiciones opuestas.
Experimentan:
- Rápida rampa de carga
- Generación intermitente
- Armónicos elevados del inversor
- Ciclos térmicos frecuentes
- Fluctuaciones de potencia reactiva
- Flujo bidireccional de energía en sistemas BESS
Estas condiciones crean mecanismos de envejecimiento acelerado que los diseños de transformadores estándar a menudo son incapaces de soportar a lo largo de un ciclo de vida del proyecto de 25 años.
2. Distorsión armónica: La amenaza térmica oculta en los sistemas fotovoltaicos
Los huertos solares modernos dependen en gran medida de la electrónica de potencia.
Los inversores centrales y los inversores de string generan cargas no lineales mediante operaciones de conmutación de alta frecuencia. Estas introducen distorsión armónica total (THD) en el sistema de devanados del transformador.
A menudo se subestima el resultado durante la contratación.
Mecanismos comunes de fallo relacionados con los armónicos
Un contenido armónico excesivo puede causar:
- Puntos calientes de bobinado localizados
- Sobrecalentamiento por corrientes de Foucault
- Pérdidas de flujo parásito
- Sobrecalentamiento del conductor neutro
- Degradación prematura del aislamiento
- Aumento de las vibraciones acústicas
En varios proyectos fotovoltaicos a gran escala realizados en todo el mundo, los transformadores diseñados sin tener en cuenta los armónicos experimentaron un aumento anormal de la temperatura en los primeros 12-24 meses de funcionamiento.
En muchos casos, la causa no era la calidad del material, sino unos márgenes de diseño armónico inadecuados.
Soluciones de ingeniería para mitigar los armónicos
Los transformadores solares a gran escala deben incorporar:
- Estructuras de bobinado con factor K optimizado
- Conductores transpuestos
- Blindaje magnético
- Mayor margen térmico
- Diseño de núcleo de bajas pérdidas
- Modelización electromagnética basada en armónicos
En Yawei Transformer, el análisis de armónicos se integra en la fase de diseño del transformador, en lugar de tratarse como una ocurrencia tardía durante la puesta en servicio.
Esto resulta especialmente crítico en:
- Arquitecturas de inversores centrales
- Bloques inversores de alta densidad
- Entornos de red débiles
- Plantas híbridas de energía solar y almacenamiento
3. Ciclado térmico: El asesino silencioso de los transformadores solares
A diferencia del comportamiento térmico de las subestaciones convencionales, los transformadores solares experimentan ciclos diarios de expansión y contracción impulsados por la fluctuación de la irradiancia.
Durante el día:
- La temperatura del aceite del transformador aumenta rápidamente
- Los devanados se dilatan bajo carga
- Se producen cambios de presión interna
Por la noche:
- El sistema se enfría significativamente
- Contrato de componentes
- Aumenta el riesgo de migración de humedad
Durante décadas, este estrés mecánico repetitivo puede acelerarse:
- Degradación de la junta
- Fuga del retén de aceite
- Agrietamiento del aislamiento
- Aflojamiento del núcleo
- Formación de descargas parciales
Por qué es importante la rigidez estructural
Para las aplicaciones solares a gran escala, la estabilidad mecánica del transformador es tan importante como el rendimiento eléctrico.
Las consideraciones críticas de diseño incluyen:
- Estructuras reforzadas de tanques
- Sujeción del bobinado de alta compresión
- Impregnación al vacío
- Alineación precisa del núcleo
- Soporte estructural antivibraciones
El acero al silicio de grano orientado (GOSS) de alta calidad también desempeña un papel importante a la hora de minimizar las pérdidas por histéresis y la fatiga térmica a largo plazo.
4. Bobinados de cobre frente a bobinados de aluminio: Economía de ciclo de vida vs. CAPEX inicial
Uno de los temas más debatidos en la adquisición de transformadores solares es la selección del material conductor.
La decisión no debe basarse únicamente en el coste inicial.
En su lugar, las empresas de EPC deben evaluar:
- Factor de carga del proyecto
- Temperatura ambiente
- Modelo de tarificación de la energía
- Evaluación de las pérdidas de por vida
- Sensibilidad OPEX
Bobinados de aluminio
Ventajas:
- Menor coste inicial de adquisición
- Reducción del peso total de la unidad
- Competitivo para proyectos sensibles al presupuesto
Limitaciones:
- Mayores pérdidas por resistencia
- Se requieren secciones de conductor más grandes
- Mayor dilatación térmica
Bobinados de cobre
Ventajas:
- Mayor conductividad eléctrica
- Menores pérdidas I²R
- Mayor resistencia mecánica
- Capacidad de sobrecarga mejorada
- Menor huella de bobinado
En los proyectos de servicios públicos de alta utilización, los devanados de cobre suelen ofrecer una mayor rentabilidad a largo plazo gracias a la reducción de la pérdida de energía durante el ciclo de vida del proyecto.
En el caso de las grandes instalaciones de más de 50 MW, incluso un pequeño aumento de la eficiencia puede traducirse en importantes ingresos energéticos adicionales a lo largo de 25 años.
5. Diseño de transformador multibobinado para arquitectura fotovoltaica de escala comercial
A medida que aumentan las plantas solares, la arquitectura de los transformadores adquiere cada vez más importancia para la optimización del balance del sistema.
Los grandes proyectos de servicios públicos suelen utilizar:
- Transformadores de doble secundario
- Diseños de bobinado dividido
- Sistemas de captación multiinversor
Estas configuraciones ayudan a reducir:
- Costas civiles
- Complejidad del tendido de cables
- Huella del equipo
- Pérdidas de recaudación de MV
Sin embargo, un diseño incorrecto del multibobinado puede introducir:
- Corrientes circulantes
- Interacción armónica
- Reparto desigual de la carga
- Interferencias electromagnéticas entre grupos de inversores
Resulta esencial un aislamiento galvánico adecuado entre los devanados de baja tensión.
La coordinación de la impedancia del transformador también debe alinearse con precisión con las características del inversor y los sistemas de protección de la planta.
6. Los requisitos de estabilidad de la red son cada vez más agresivos
A medida que aumenta la penetración de las energías renovables, las compañías eléctricas de todo el mundo endurecen las normas de interconexión.
Los transformadores solares modernos deben soportar ahora funciones avanzadas de la red, como:
- Compensación de potencia reactiva
- Estabilización de la tensión
- Capacidad de detección de fallos
- Regulación de la frecuencia
- Funcionamiento en red débil
Consideraciones críticas sobre el cumplimiento de la red
Paso de baja tensión (LVRT)
Los transformadores deben permanecer estables durante las caídas temporales de tensión sin desconectarse de la red.
Paso de alta tensión (HVRT)
El sistema debe tolerar sobretensiones temporales sin que se rompa el aislamiento.
Mitigación del parpadeo
La rápida intermitencia solar puede crear problemas de fluctuación de tensión que afectan a la calidad de la red.
Apoyo a la potencia reactiva
Los operadores de red exigen cada vez más a las plantas fotovoltaicas que contribuyan a la estabilización de la potencia reactiva.
La impedancia del transformador y la configuración del cambiador de tomas influyen directamente en estas capacidades.
Leer más：2026 Los 10 mejores fabricantes de transformadores en China
7. OLTC vs. OCTC: ¿Cuál es mejor para las huertas solares?
La selección del cambiador de tomas del transformador suele subestimarse durante el diseño del proyecto.
Cambiadores de tomas fuera de circuito (OCTC)
Adecuado para:
- Entornos de red estables
- Pequeños proyectos de servicios públicos
- Regiones con mínima fluctuación de tensión
Ventajas:
- Menor necesidad de mantenimiento
- Menor CAPEX
- Estructura mecánica más sencilla
Cambiadores de tomas en carga (OLTC)
Recomendado para:
- Regiones de rejilla débil
- Proyectos a escala comercial
- Zonas con infraestructuras de transmisión inestables
- Integración de energía solar y almacenamiento
Ventajas:
- Regulación de tensión en tiempo real
- Mejor cumplimiento de la red
- Reducción del riesgo de recorte
- Mayor estabilidad de la tensión en condiciones dinámicas
En muchos mercados emergentes de energías renovables, los transformadores equipados con OLTC se están convirtiendo cada vez más en un requisito de la empresa eléctrica en lugar de una mejora opcional.
8. El auge de la energía solar y el almacenamiento en baterías (BESS)
El futuro de las infraestructuras renovables ya no es sólo la generación.
Los proyectos modernos de servicios públicos integran cada vez más:
- Energía solar fotovoltaica
- Sistemas de almacenamiento de energía en baterías (BESS)
- Subestaciones híbridas
- Funcionalidad de la microrred
Esto cambia fundamentalmente el comportamiento operativo del transformador.
Retos del flujo bidireccional de energía
Los transformadores tradicionales se diseñaban principalmente para un flujo de energía unidireccional.
Introduce la integración de BESS:
- Ciclos de carga y descarga frecuentes
- Inversión rápida de la carga
- Aumento del estrés térmico
- Funcionamiento prolongado con cargas elevadas
Esto acelera el envejecimiento del aislamiento si el transformador no está diseñado específicamente para ciclos de trabajo de almacenamiento de energía.
Diseño de transformador preparado para BESS
Entre las principales consideraciones de ingeniería figuran:
- Sistemas de refrigeración mejorados
- Aumento de los márgenes térmicos
- Coordinación bidireccional de la protección
- Simulación dinámica del perfil de carga
- Control avanzado de la temperatura
A medida que crece la penetración del almacenamiento en todo el mundo, los transformadores preparados para BESS se están convirtiendo en una infraestructura esencial para los proyectos renovables con garantía de futuro.
9. Retos medioambientales en regiones de despliegue difícil
Muchos de los mayores proyectos solares del mundo están situados en regiones medioambientalmente exigentes como:
- Climas desérticos
- Zonas costeras
- Entornos tropicales
- Regiones de gran altitud
Cada entorno presenta riesgos de fiabilidad únicos.
| Condiciones medioambientales | Desafío de ingeniería | Solución recomendada |
| Calor del desierto | Temperaturas ambiente extremas | Radiadores de refrigeración de alta eficiencia |
| Salinidad costera | Riesgo de corrosión | Sistemas de revestimiento marino C5-M |
| Alta exposición a los rayos UV | Degradación de la pintura | Revestimientos de poliuretano resistentes a los rayos UV |
| Gran altitud | Menor eficacia de la refrigeración | Rediseño de la reducción de altitud |
| Zonas ecológicamente sensibles | Preocupación por incendios y vertidos | Líquidos biodegradables de éster natural |
La adaptación medioambiental nunca debe tratarse como una mejora estética. Afecta directamente a la longevidad del transformador y a la rentabilidad del proyecto.
10. Por qué la vigilancia inteligente se está convirtiendo en norma
Los transformadores solares modernos ya no son activos pasivos.
Se están convirtiendo en nodos inteligentes dentro de una infraestructura energética gestionada digitalmente.
Los sistemas avanzados de supervisión permiten ahora aplicar estrategias de mantenimiento predictivo que reducen considerablemente los tiempos de inactividad imprevistos.
Principales tecnologías de supervisión inteligente
Análisis en línea de gases disueltos (AGD)
Proporciona alerta temprana de:
- Arco
- Sobrecalentamiento
- Degradación del aislamiento
Sensores de temperatura de bobinado de fibra óptica
Permiten el control directo de los puntos calientes en lugar de basarse únicamente en la estimación de la temperatura del aceite.
Integración de SCADA
Habilita:
- Diagnóstico a distancia
- Análisis de tendencias de carga
- Gestión de alarmas
- Programación predictiva del mantenimiento
Para los proyectos a gran escala que operan bajo estrictas garantías de disponibilidad, la monitorización digital se está convirtiendo rápidamente en un requisito de especificación estándar.
11. Por qué fallan prematuramente los transformadores solares
Comprender los mecanismos de fallo es esencial para reducir el riesgo del ciclo de vida.
Las causas más comunes de fallo prematuro de los transformadores en las plantas fotovoltaicas son:
- Sobrecalentamiento armónico
- Desequilibrio del sistema de refrigeración
- Entrada de humedad
- Mala estanqueidad
- Envejecimiento del aislamiento
- Márgenes de diseño térmico inadecuados
- Adaptación de impedancia inadecuada
- Procedimientos de puesta en servicio deficientes
En muchos casos, los fallos tienen su origen en los recortes de las especificaciones durante la adquisición, más que en defectos de fabricación propiamente dichos.
El precio de compra más bajo rara vez representa el coste más bajo del ciclo de vida.
12. Normas mundiales y financiabilidad de los proyectos
En los proyectos EPC internacionales, la conformidad del transformador está directamente relacionada con la aprobación de la financiación y la aceptación de la empresa de servicios públicos.
Los proyectos financiables suelen exigir el cumplimiento de normas reconocidas internacionalmente, como:
- IEC 60076
- Serie IEEE C57
- Normas ANSI
- Especificaciones de rejilla AS/NZS
Los operadores de redes y las instituciones financieras exigen cada vez más:
- Pruebas de aceptación en fábrica (FAT)
- Inspección por terceros
- Validación de la resistencia al cortocircuito
- Certificación de eficiencia
- Documentación sobre el cumplimiento de la normativa medioambiental
Una documentación fiable y la trazabilidad de la ingeniería son ahora tan importantes como el propio hardware del transformador.
Preguntas frecuentes sobre los transformadores de energía solar
¿Qué transformador se utiliza en un huerto solar?

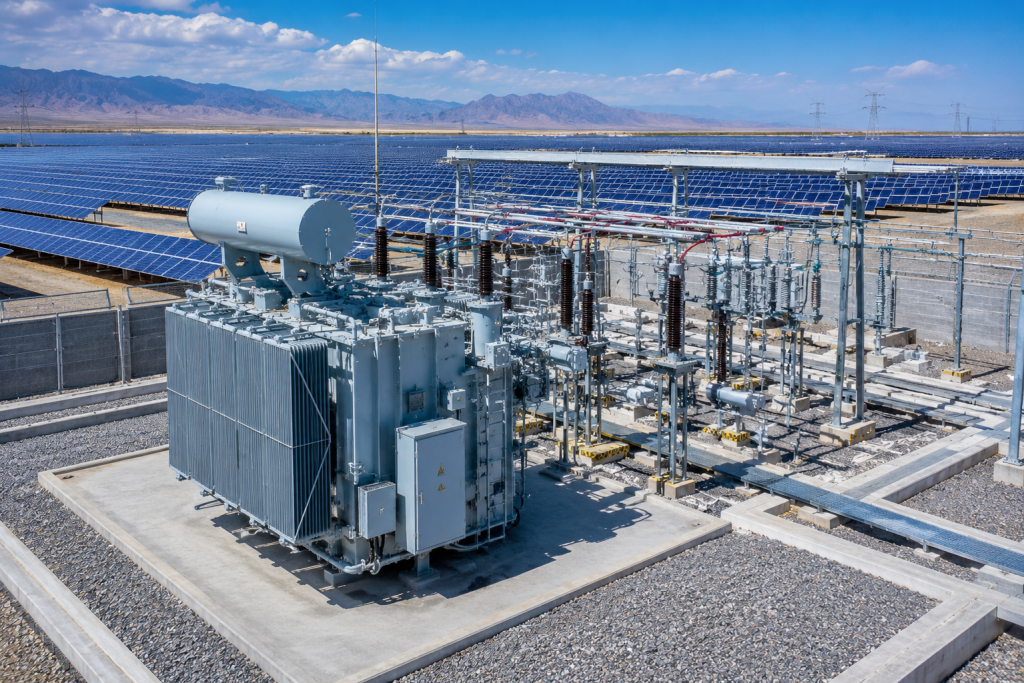

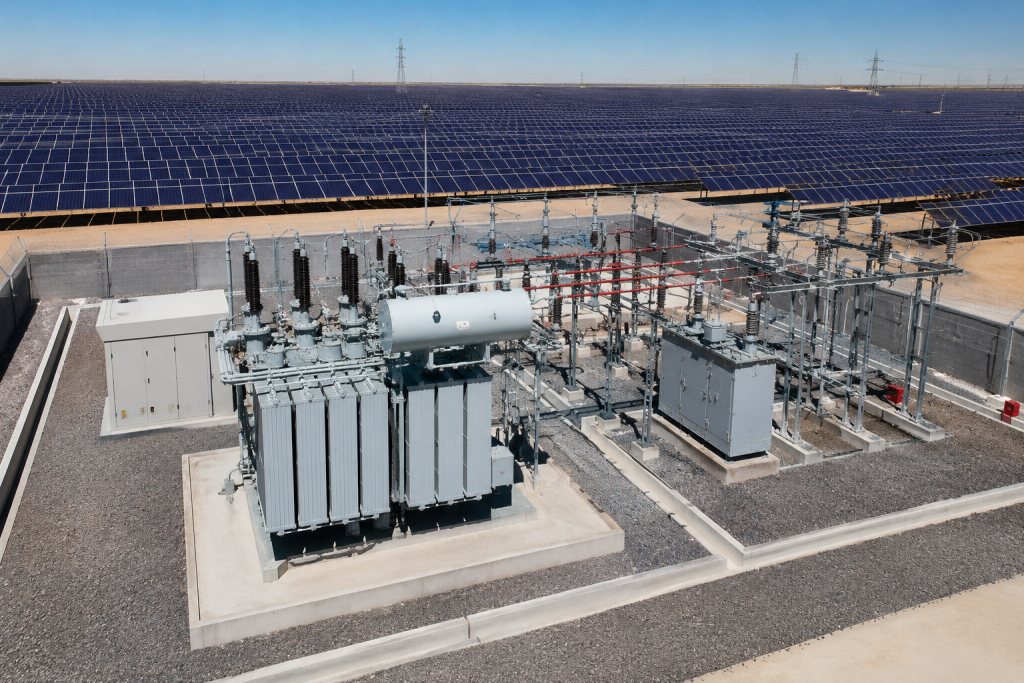

La mayoría de los parques solares utilizan transformadores elevadores de media o alta tensión diseñados específicamente para sistemas de energía renovable basados en inversores.
¿Cuál es la diferencia entre un transformador fotovoltaico y un transformador estándar?
Los transformadores fotovoltaicos están diseñados para gestionar la distorsión armónica, los ciclos térmicos rápidos, las cargas fluctuantes y el flujo de potencia bidireccional asociado a los sistemas de energía renovable.
¿Cuánto debe durar un transformador solar?
Un transformador solar a escala comercial correctamente diseñado debería alcanzar una vida útil superior a 25 años en condiciones normales de mantenimiento.
¿Son mejores los fluidos éster para las aplicaciones solares?
Los fluidos de ésteres naturales ofrecen ventajas en cuanto a seguridad contra incendios, biodegradabilidad y tolerancia a altas temperaturas, especialmente en proyectos sensibles desde el punto de vista medioambiental.
¿Puede un transformador soportar sistemas FV y BESS?
Sí. Sin embargo, el transformador debe estar diseñado específicamente para el flujo bidireccional de energía y los ciclos de carga dinámicos asociados a los sistemas de almacenamiento en baterías.
Conclusiones: La fiabilidad es el verdadero motor de la rentabilidad de las infraestructuras renovables
A medida que maduran los mercados mundiales de energías renovables, el papel del transformador pasa de ser un dispositivo eléctrico pasivo a un activo estratégico de infraestructura.
Para los proyectos solares y de almacenamiento de energía a escala comercial de más de 50 MW, la rentabilidad a largo plazo depende en gran medida de:
- Fiabilidad térmica
- Estabilidad de la red
- Resistencia armónica
- Capacidad de mantenimiento predictivo
- Adaptabilidad medioambiental
La diferencia entre un transformador básico y un transformador de energía renovable diseñado puede determinar décadas de rendimiento operativo.
En Transformador Yawei, diseñamos soluciones de transformadores solares a escala de servicios públicos para las realidades de la infraestructura renovable moderna, ayudando a contratistas EPC, promotores y empresas de servicios públicos a construir proyectos concebidos para la estabilidad a largo plazo, la rentabilidad y la resistencia de la red.
Sección CTA sugerida
Más soluciones de energía renovable
- Transformadores elevadores fotovoltaicos de escala comercial
- Solar + BESS Sistemas de transformadores integrados
- Transformadores para redes renovables IEC / IEEE
- Soluciones de subestaciones orientadas a EPC
- Supervisión inteligente y plataformas digitales para transformadores
Obtener asistencia técnica
- Consulta de ingeniería personalizada
- Optimización de las pérdidas del transformador
- Apoyo al análisis de armónicos
- Evaluación de la conformidad de la red
- Asistencia internacional a proyectos EPC
Más información en:Transformador Yawei
